棉織物因其親膚、吸濕透氣的特性，在紡織領域占據重要地位。軋光整理是賦予棉織物鏡面光澤的常用工藝，但傳統方法存在光澤不耐水洗、助劑種類單一、工藝繁瑣等問題。如何定量評價軋光效果、科學篩選整理工藝，成為提升產品品質的關鍵。在這一背景下，彩譜科技有限公司的CS-380光澤度儀為相關研究提供了可靠的測試支持，為工藝優化與助劑篩選提供了數據依據。

1. 光澤度定量表征的測試方案

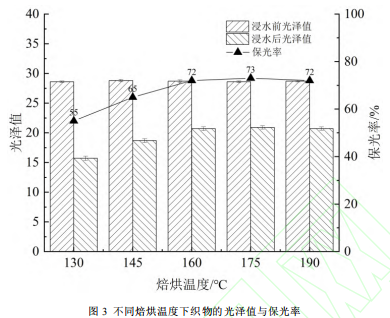

該研究以60s×60s純棉漂白提花織物為對象，通過浸軋免燙樹脂整理液、控制含潮率、軋光、焙烘等步驟，探索塑形與交聯協同作用對織物光澤耐久性的影響。在光澤度測試環節，研究人員將織物展平置于4層白色底襯上，使用CS-380光澤度儀在85°光源條件下測量織物5個不同位置，取平均值作為織物浸水前的光澤值L?。織物經浸水、80℃烘干10分鐘、回潮靜置2小時后，再次測量光澤值L?，并按公式計算保光率。

CS-380在測試中表現出穩定的重復性與較高的精度，能夠準確反映織物表面鏡面反射能力的細微變化，為不同工藝條件下的光澤差異提供量化支撐。

2. 助力工藝參數優化與協同劑篩選

在軋光整理工藝中，塑形條件與化學助劑的微小變化均會導致織物表面光澤度和耐久性的顯著差異。CS-380 光澤度儀提供的量化數據，為研究團隊在單因素實驗對比中提供了直觀的決策依據。

1. 塑形工藝參數的量化優選

在探究軋光塑形階段的影響因素時，CS-380 的數據清晰地勾勒出各項參數的變化規律：

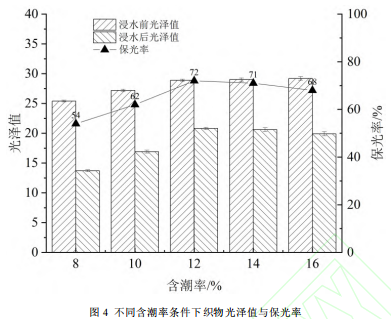

l 含潮率的精準控制：研究人員設置不同含潮率梯度的織物進行軋光，CS-380 測試結果顯示，隨著含潮率上升，光澤值呈現先增加后下降的趨勢。當含潮率控制在 12% 左右時，光澤值較高。數據表明，適當的水分起到了增塑作用使纖維易于壓平，但含潮率過高（>14%）時，CS-380 監測到光澤值下降，這對應了布面溫度降低、樹脂被擠出導致的定型效果減弱現象。

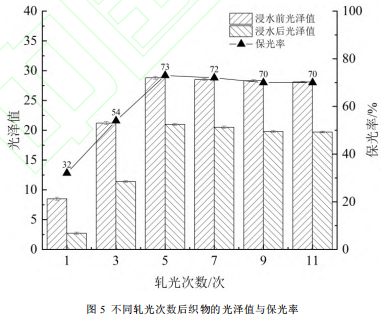

l 軋光次數的邊界確認：通過CS-380 對不同軋光次數的織物進行掃描，數據表明軋光 5次 時織物光澤值達到 28.8。而當次數增至 11 次時，光澤值反而下降至 28.1。CS-380 的數據證實了過度軋光會導致織物組織結構疏松、表面漫反射增強的推論。

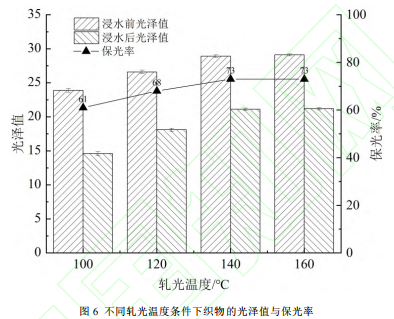

l 軋光溫度的效果追蹤：在軋光溫度從室溫升至140℃ 的過程中，CS-380 捕捉到光澤值的逐步提升。當溫度達到 140℃ 時，光澤值趨于穩定。這一數據支持了高溫有助于固定表面形態和初步催化樹脂交聯的結論。

2. 協同助劑效果的客觀評價

該研究篩選了多種協同助劑以調節產品風格和光澤留存率。CS-380對浸水前后光澤的追蹤，揭示了不同助劑的作用差異：

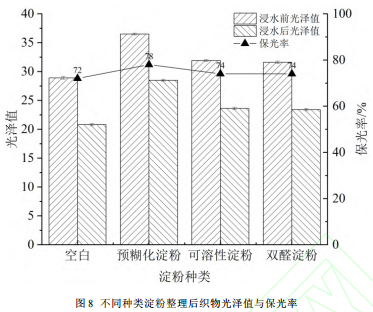

l 大分子成膜物質：CS-380數據顯示，添加預糊化淀粉整理后，織物保光率可達78%；高分子量纖維素醚和聚氨酯163D整理后保光率也均超過77%。測試結果表明，這類大分子助劑能在纖維表面形成連續薄膜，填充間隙，增強鏡面反射。

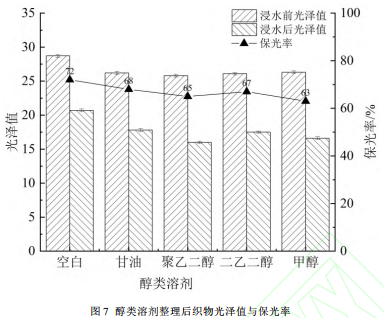

l 小分子醇類：加入甘油、甲醇等溶劑時，CS-380監測到織物光澤值下降，提示這類物質減弱了水分子對纖維的增塑作用，影響軋光塑形效果。

l 手感調節劑：有機蠟和硅油整理后，CS-380測得光澤值有所降低，但織物手感變軟。這表明在實際生產中可根據產品風格需求進行光澤與手感的權衡。

3. 應用總結

在棉織物耐水洗軋光整理研究中，彩譜CS-380光澤度儀承擔光澤定量檢測、工藝參數篩選、助劑效果評價、耐水洗性能驗證等關鍵環節，以穩定、一致的測量數據，幫助研究人員建立可復制、可量化的整理工藝體系，為高光澤、耐水洗棉織物開發提供檢測支撐。

無論是高校科研、企業新品開發，還是紡織廠日常品質管控，CS-380都能為織物光澤整理提供穩定、直觀的數據參考，助力提升產品外觀一致性與耐久性能。

CS-380三角度光澤度儀

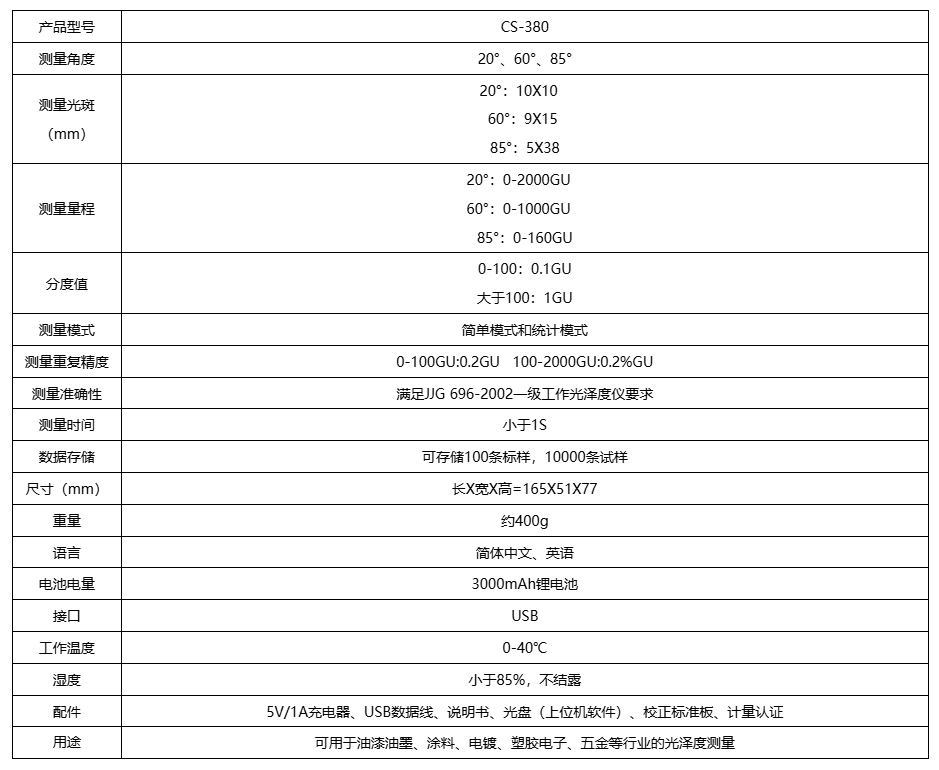

產品參數
